De eenkanaals multiswitch-modules in één oogopslag:
Uitbreiding van de zender met extra 8 of 12 schakelaars
Controle van verdere 16 of 24 functies
Evaluatie van de schakelaars met behulp van de geluidsmodule SFR-1, USM-RC-2, snelheidsregelaar UFR-1230, UFR-1230-D of
multischakeldecoder MSD-16
Verbinding vereist vrij proportioneel kanaal
Installatie binnen of buiten de zenderbehuizing mogelijk,
behuizing beschikbaar voor externe bevestiging
Belangrijk: compatibel met bijna elk zender / zendersysteem,
vanwege een speciale transmissiemethode
Omschrijving:
De 1-kanaals multiswitch-module EMS is een kanaaluitbreiding voor RC-zenders met 16 of 24 schakelfuncties.
De schakelmodule wordt rechtstreeks in de zender gemonteerd en zendt - afhankelijk van de uitvoering - de status van 8 of 12 schakelaars op één kanaal.
De overdracht van de schakeltoestanden vindt plaats volgens een telproces, waardoor de reactietijd van de schakelaars tot 1,4 s wordt verlengd.
Dankzij de transmissiemethode kunnen de EMS-modules ook worden gebruikt met zenders (bijv.2,4 GHz) waarop normale Nautic / Multiswitch-modules niet werken.
Met de schakelaars, de schakeluitgangen van de multiswitch decoder MSD-16 of functies van de sound modules SFR-1of USM-RC-2 (bijv. startgeluiden of schakeluitgangen).
Voor aansluiting is een vrij proportioneel kanaal op de zender vereist .
De uitgang van de ontvanger wordt dan rechtstreeks verbonden met de proportionele ingang (X2 / 3 of X2 / 4) van de soundmodule of de multiswitch decoder.
Elk van de schakelaars heeft 3 standen: boven - midden - onder.
De middelste positie is de "uit" -positie.
Dit betekent dat per schakelaar 2 functies ("boven" en "onder") kunnen worden bediend.
Alle schakelaars hebben een "touch-functie", dwz ze keren automatisch terug naar de middelste stand.
De geheugenfuncties in de soundmodule, snelheidsregelaar en multischakeldecoder kunnen worden gebruikt om permanent schakeluitgangen voor verlichting te schakelen, bijvoorbeeld met de drukknopfunctie.
Vanwege de telprocedure van de EMS-modules mogen er niet meerdere schakelaars tegelijkertijd worden bediend.

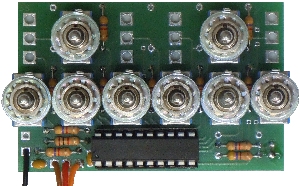

EMS-16-G
Kanaal: Ideaal voor installatie in Graupner-zenders.
Met ombouw / externe behuizing geschikt voor alle zenders.
Voedingsspanning
(van zender): 3-5 V gelijkspanning
Energieverbruik: ongeveer 8 mA
Aantal schakelaars: 8e
Schakelposities: 16 (2 per schakelaar)
Horizontale schakelafstand: 12 mm
Verticale schakelafstand: 15 mm
Afmeting bord: 66 x 47 mm
Benodigde hoogte in de behuizing: 26 mm (zonder schakelhendel)
