De Nautic Multiswitch-modules op een rij:
Uitbreiding van de zender met 8 of 12 extra schakelaars
Bediening van nog eens 16 of 24 functies
Evaluatie van de schakelaars met behulp van een BEIER-module of multiswitch-decoder
Aansluiting vereist vrij proportioneel kanaal
Kan binnen of buiten de transmitterbehuizing worden geïnstalleerd,
behuizing beschikbaar voor externe montage
Belangrijk: niet compatibel met elk zender/transmissiesysteem
Beschrijving:
De Nautic Multiswitch Module NMS is een kanaaluitbreiding voor RC-zenders met 16 of 24 schakelfuncties.
De schakelmodule wordt in de zender ingebouwd en verzendt - afhankelijk van de uitvoering - de toestanden van 8 of 12 schakelaars op één kanaal.
Als er niet genoeg ruimte is voor installatie in de transmitterbehuizing, kunnen de modules met de multiswitchbehuizingen buiten de transmitterbehuizing worden geïnstalleerd.
Met de schakelaars kunnen verschillende functies (bijvoorbeeld startgeluiden of schakeluitgangen) van de volgende modules worden aangestuurd:
Geluidssnelheidsregelaar SFR-1 , SFR-1-D en SFR-1-HL
Geluidsmodules USM-RC-2 , USM-RC-3 en USM-HL-2
Snelheidsregelaar UFR-1230 en UFR-1230-D
Multischakelaar-decoder MSD-16
De uitgang van de ontvanger wordt direct aangesloten op de proportionele ingang van de modules, er is dus geen extra multiswitch-decoder nodig.
Optioneel is het ook mogelijk om de uitgangen van de multischakelaar-decoder te schakelen als de schakelaars onafhankelijk van een BEIER-module moeten worden geëvalueerd.
Elk van de schakelaars op de NMS heeft 3 standen: Omhoog - Midden - Omlaag. De middelste stand is de "uit" stand.
Zo kunnen per schakelaar 2 functies ("top" en "bottom") worden aangestuurd.
De schakelaars hebben allemaal een "touch-functie", dwz ze gaan altijd automatisch terug naar de middelste stand.
De geheugenfunctie die in de Sound-Teacher kan worden geprogrammeerd, kan ook worden gebruikt om uitgangen voor bijvoorbeeld verlichting permanent te schakelen met de knopfunctie.
De schakeltoestanden worden verzonden met behulp van de multiplexmethode met tijdverdeling, waardoor de reactietijd van de schakelaars met ca. 0,2-0,3 s wordt verlengd.
De NMS is verkrijgbaar in 3 verschillende uitvoeringen:
NMS-16-R:
De NMS-16-R (met 8 schakelaars) kan ingebouwd worden in Robbe/Futaba zenders.
Afmetingen van het moederbord: 66 x 32 mm
Benodigde hoogte in de afstandsbediening (zonder schakelhendel): 26 mm
Schakelafstand: horizontaal 15 mm, verticaal 15 mm
NMS-16-G:
De NMS-16-G (met 8 schakelaars) kan worden gebruikt in in te bouwen Graupner zenders.
Afmetingen van het moederbord: 66 x 47 mm
Benodigde hoogte in de afstandsbediening (zonder schakelhendel): 26 mm
Schakelafstand: horizontaal 12 mm, verticaal 15 mm

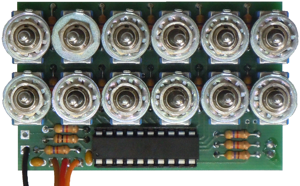

NMS-24-G:
De NMS-24-G (met 12 schakelaars) kan worden gebruikt in in te bouwen Graupner zenders.
Let op: De NMS-24-G werkt niet met het 2,4GHz-systeem HoTT! Dus de NMS-16-G moet hier worden gebruikt.
Afmetingen van het moederbord: 66 x 47 mm
Benodigde hoogte in de afstandsbediening (zonder schakelhendel): 26 mm
Schakelafstand: horizontaal 12 mm, verticaal 15 mm
Voor oudere Graupner-zenders (bijv. 4014) met de zwarte, 4-pins "teacher /student" connector slot, de NMS-GA adapter is ook vereist!
Zie de Gebruikershandleiding (
PDF Duits) voor meer informatie .
